光電液位傳感器如何區分有水和無水
光電式液位傳感器內部有發射管和接收管各一個,發射管的功能是發射光線,接收管的功能是接受光線。

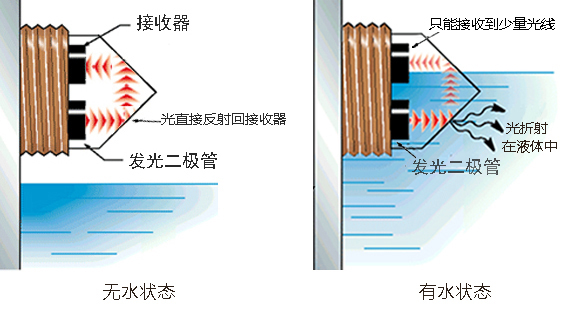

光電式水位傳感器頭部結構是一個光錐,發射管發射出的光線經過光錐后,反射回接收管。當接收管正常接受光線時,判斷為無水狀態。因?yàn)榇藭r(shí)傳感器頭部接觸的介質是空氣,光線可正常反射。
有水狀態:當接收管接受到少量光線或接收不到光線時,判斷為有水狀態。當傳感器頭部接觸的介質是液體時,發射管發射出的光線折射在液體中,接收管只能接受少量光線或接收不到光線。
光電式水位傳感器輸出信號為高低電平,接觸水時輸出低電平,由此區分傳感器是處于有水狀態還是無水狀態。設備可以根據傳感器輸出的信號來控制水泵加水,或?qū)崿F(xiàn)缺液提醒,或是實現高液位停止加水等。
利用光學折射原理來檢測液位的光電式液位傳感器,不容易收到外界因素干擾,對被測液體影響小,可靠性比電容式液位傳感器、浮球式液位傳感器可靠性更高。
本內容來自深圳市升澤傳感科技有限公司 schneider-gd.com,轉載請備注出處
