紅外液位開關工作原理
紅外液位開關是一種基于光電原理設計的液位檢測設備,廣泛應用于各種液體的液位監測中。它主要由近紅外發光二極管(LED)和光敏接收器兩部分組成,通過紅外光的反射或折射變化來判斷液體的液位狀態。

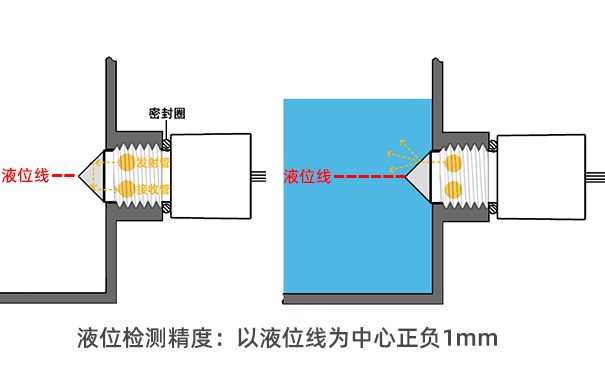

紅外液位開關內部的近紅外發光二極管發出紅外光束,這些光線通過設備頂部的透鏡導入到液體所在的空間。當液體浸沒在傳感器的透鏡區域時,由于液體的折射作用,部分光線被液體折射或吸收,導致光敏接收器無法接收到原本應該反射回來的光線。此時,傳感器判定液位處于較低或空位狀態,無法接收到足夠的紅外光信號,進而觸發報警或控制信號。
當液體液位低于透鏡的感應區域時,近紅外LED發出的光線將直接從透鏡反射回光敏接收器。此時,接收器能夠接收到較強的光信號,從而判斷液位較高,并根據設定觸發相應的控制功能,如停止加水、啟動報警等。
這一工作原理使得紅外液位開關能夠?qū)崿F(xiàn)高精度的液位監測,且其性能不受液體的溫度、壓力、密度、電導率等物理化學特性的影響。這使得該傳感器可以在不同的液體介質中廣泛應用,包括水、油、化學液體等。此外,光電液位傳感器的內部沒有機械活動部件,所有關鍵元件都經過樹脂澆封處理,因此其結構非常穩定,具有較長的使用壽命和高可靠性。
紅外液位開關的應用場景非常廣泛,特別是在需要實時監控液體液位變化的設備中。比如在水箱、容器等設備中,光電液位開關可以安裝在底部,當水位降至設定的低位時,傳感器會發出信號報警,提醒操作人員缺水或停止工作;而當液位上升至設定的高位時,傳感器則會停止加水工作,防止液體溢出。這一功能不僅提高了設備的安全性,也有效防止了液體過度消耗或泄漏的風險。
紅外液位開關是一種通過光電原理實現液位監測的高效傳感器,具有可靠性高、壽命長、維護少等優點,廣泛應用于工業自動化、家庭設備和液體儲存管理等領域。
